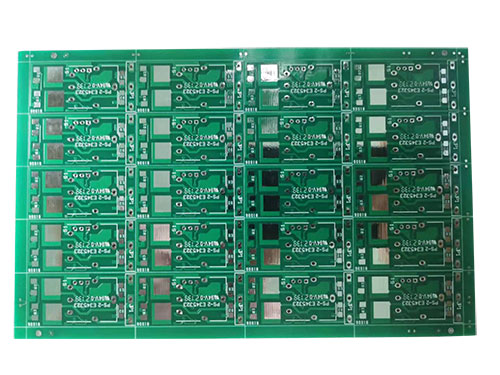

在PCB生產中，熱設計是很重要的一環，會直接影響PCB電路板的質量與性能。熱設計的目的是采取適當?shù)拇胧┖头椒ń档驮骷臏囟群蚉CB板的溫度，使系統在合適的溫度下正常工作。那么，PCB線路板進行熱設計的方法都有哪些？

1、通過PCB板本身散熱。

解決散熱的最好方法是提高與發熱元件直接接觸的PCB自身的散熱能力，通過PCB板傳導出去或散發出去。

2、高發熱器件加散熱器、導熱板。

當PCB中有少數器件發熱量少于3個時，可在發熱器件上加散熱器或?qū)峁?，以增?qiáng)散熱效果。當發熱器件量多于3個，可采用大的散熱罩(板)，將散熱罩整體扣在元件面上，與每個元件接觸而散熱。

3、 采用合理的走線設計實現散熱，提高銅箔剩余率和增加導熱孔是散熱的主要手段。

4、高熱耗散器件在與基板連接時應盡能減少它們之間的熱阻。

5、在水平方向上，大功率器件盡量靠近印制板邊沿布置，以縮短傳熱路徑；在垂直方向上，大功率器件盡量靠近印制板上方布置，以減少這些器件對其他器件溫度的影響。

6、 設備內印制板的散熱主要依靠空氣流動，所以在設計時要研究空氣流動路徑，合理配置器件。

7、對溫度比較敏感的器件最好安置在溫度最低的區域，如板的底部。

8、應盡可能地將熱點均勻地分布在PCB板上，保持PCB表面溫度性能的均勻和一致。
