線路板阻抗是什么？

阻抗，簡而言之，是電子信號在通過導體時遇到的阻力，它包括電阻、電感和電容效應的綜合影響。在PCB設計中，阻抗特指信號線對地或信號線之間的交流阻抗，主要關注的是傳輸線效應，特別是對于高速數字信號和高頻模擬信號而言，阻抗匹配變得至關重要。

理想的信號傳輸要求源端和負載端的阻抗相等，即達到阻抗匹配狀態，這樣可以最大限度地減少信號反射，保證信號質量，避免信號失真、串擾等問題。因此，PCB設計時，工程師需要根據信號類型、傳輸速度等因素計算并設計出特定的線路阻抗值，常見的有50歐姆、75歐姆等標準阻抗。

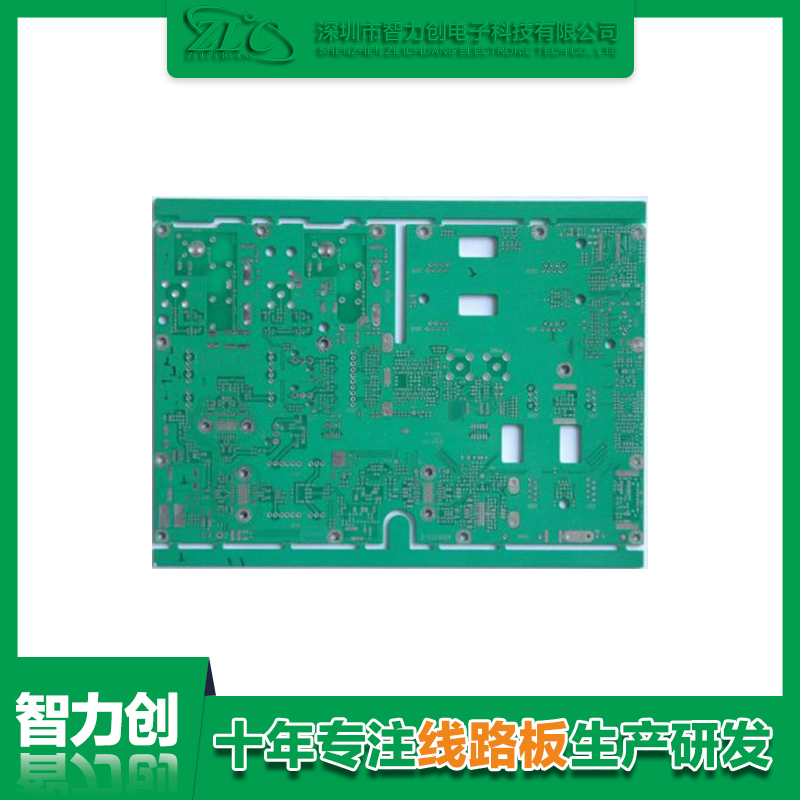

多層阻抗線路板的作用

隨著電子設備功能的日益復雜，單面板和雙面板已難以滿足需求，多層PCB應運而生。多層阻抗線路板是指具有三個或更多導電層的PCB，這些導電層通過絕緣材料分隔開，并通過過孔相互連接。在這樣的結構中，精確控制每條信號線的阻抗變得尤為重要，其作用主要體現在以下幾個方面：

提高信號完整性：通過精確控制每條信號線的阻抗，可以有效減少信號傳輸過程中的反射、串擾現象，確保信號的清晰度和穩定性，這對于高速信號傳輸至關重要。

提升電路密度：多層結構允許設計師在有限的空間內布置更多的電路，同時保持良好的信號質量，這對于小型化、高集成度的電子產品來說是一個巨大的優勢。

優化電源分配：在多層板中，可以設計專用的電源層和接地層，不僅有助于降低電源噪聲，還能為電路提供穩定的阻抗環境，進一步提高系統的穩定性和可靠性。

支持復雜設計：復雜的電子系統往往需要處理不同類型的信號，包括高速數字信號、射頻信號等，多層阻抗線路板能夠根據不同信號的特性，分別設計相應的阻抗控制策略，以滿足各種設計需求。
